제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

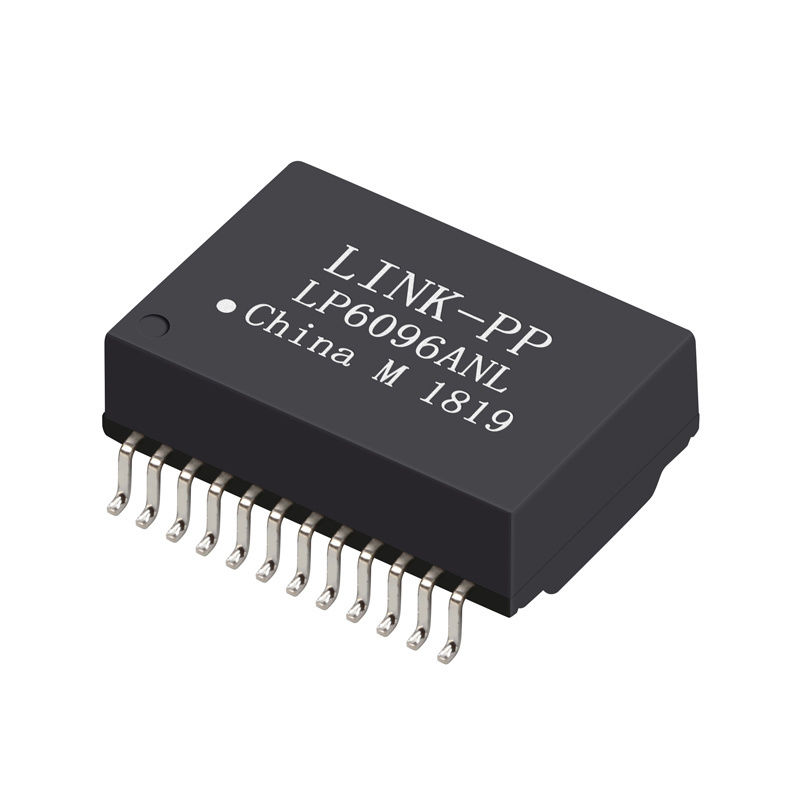

모델 번호: LP6096ANL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
사양: |
LP6096ANL |
변압기 유형: |
POE+ 기가비트 이더넷 |
회전 비율: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 마운트 |
크기 / 치수: |
17.53mm(가로) x16.10mm(가로) |
높이 - 위치하게 되 (맥스): |
50.840mm |
파일: |
PDF/3D/ISG/STP/단계/데이터 시트 |
온도: |
-40 ~ +85 ° C |
사양: |
LP6096ANL |
변압기 유형: |
POE+ 기가비트 이더넷 |
회전 비율: |
1:1 송신기, 1:1 수신기 |
장착 유형: |
표면 마운트 |
크기 / 치수: |
17.53mm(가로) x16.10mm(가로) |
높이 - 위치하게 되 (맥스): |
50.840mm |
파일: |
PDF/3D/ISG/STP/단계/데이터 시트 |
온도: |
-40 ~ +85 ° C |
| Cross | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |
LP6096ANL은 1000BASE-T PoE+ 응용 분야를 위해 설계된 고성능 단일 포트 기가비트 이더넷 자기 변압기입니다. 안정적인 데이터 처리량, 이더넷을 통한 전원 호환성 및 소형 표면 실장 폼 팩터를 제공하도록 설계되어 PoE 스위치, 라우터, 임베디드 IoT 장치 및 산업용 이더넷 시스템과 같은 최신 네트워킹 제품에 이상적입니다.
| 항목 | 사양 |
|---|---|
| 턴 비율 | Pri:Sec = 1CT:1CT |
| OCL | 350µH Min @ 8mA DC 바이어스220µH Max @ 18mA DC 바이어스 |
| 삽입 손실 (dB Max) | 0.1MHz: -1.21–125MHz: -2.0 |
| 반사 손실 (dB Min) | 1–40MHz: -1640–100MHz: -10 |
| 누화 (dB Min) | 30MHz: -4360MHz: -37100MHz: -33 |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR 밸런스 | 1Ω ± 0.05Ω |
| 밸런스 DC 라인 전류 | 720mA Max @ 57VDC 연속 |
| Hipot | 1500Vrms |
| 작동 온도 | -40℃ ~ +85℃ |
개략도
