제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: LP6096ANL
문서: LP6096ANL.pdf
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.8
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
사양: |
LP6096ANL |
변압기 유형: |
POE+ 기가비트 이더넷 |
차원: |
17.53mm(가로) x 16.10mm(세로) x 5.840mm(높이) |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
PoE+ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
사양: |
LP6096ANL |
변압기 유형: |
POE+ 기가비트 이더넷 |
차원: |
17.53mm(가로) x 16.10mm(세로) x 5.840mm(높이) |
파일: |
PDF/3D/ISG/Stp/단계/데이터시트 |
데이터 속도: |
1000base-t |
채널/포트 수: |
하나의 |
PoE: |
PoE+ |
장착 유형: |
smt |
회전 비율: |
1:1 |
작동 온도 범위: |
-40°C ~ +85°C |
| 크로스 | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

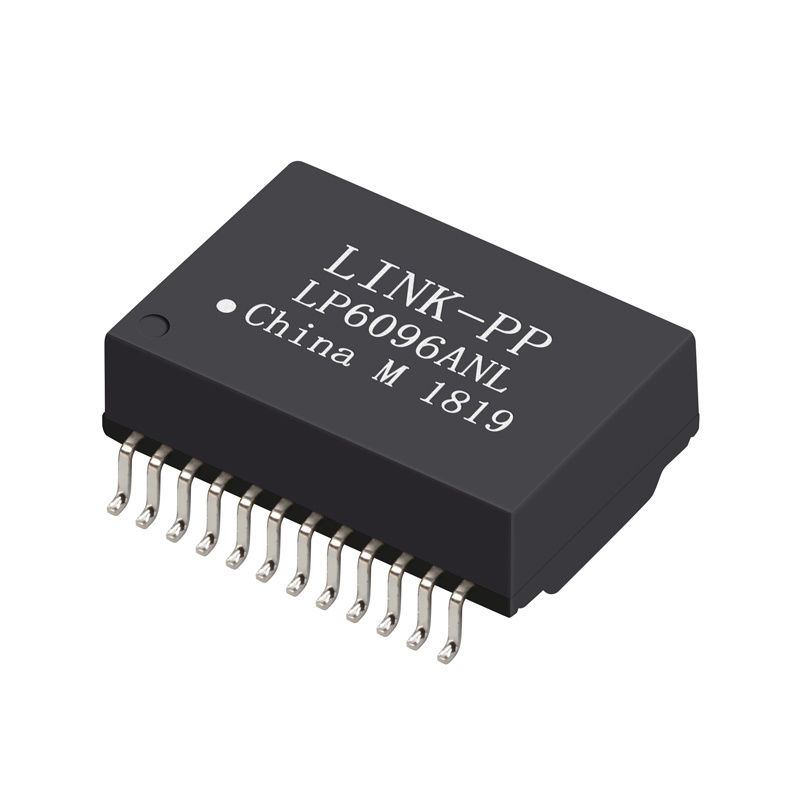

LP6096ANL높은 신뢰성기가비트 이더넷 LAN 트랜스포머용으로 설계된10/100/1000Base-T 이더넷 애플리케이션.
이 단일 포트 변압기는1송신기 및 수신기 둘 다의 1:1 회전 비율, 그리고오픈 프레임 건설, 그리고 지원PoE+ 네트워크 환경.
와 함께표면 장착 포장재, 연장 온도 작동-40°C ~ +85°C, 자동 MDI / MDI-X 호환성, LP6096ANL은 기업 네트워크, 산업 이더넷 및 고성능 통신 장비에 이상적입니다.
| 매개 변수 | 사양 |
|---|---|
| LINK-PP 부품 번호 | LP6096ANL |
| 트랜스포머 타입 | LAN 트랜스포머 |
| 부분 상태 | 액티브 |
| 적용 | 이더넷 (PoE+) |
| 항구 수 | 단일 항구 |
| 속도 | 10/100/1000Base-T |
| 건축물 | 프레임 열기 |
| 장착형 | 표면 마운트 |
| 패키지 | 테이프 & 릴 |
| 핀 수 | 24 핀 |
| 항구별 코어 | 8 |
| 자동 MDI/MDI-X | 네 |
| 작동 온도 | -40°C ~ +85°C |
| 항목 | 사양 |
|---|---|
| 회전 비율 | Pri:Sec = 1CT:1CT |
| OCL | 350μH 미니 @ 8mA DC Bias220μH 최대 @ 18mA DC Bias |
| 삽입 손실 (dB 최대) | 00.1MHz: -1.21~125MHz: -2.0 |
| 환전 손실 (dB 미니) | 1MHz: -1640MHz: -10 |
| 크로스 스톡 (dB Min) | 30MHz: -4360MHz: -37100MHz: |
| CMRR (dB Min) | 30MHz: -30200MHz: -15 |
| DCR 잔액 | 1Ω ± 0.05Ω |
| 평형 DC 전류 | 720mA 최대 @ 57VDC 연속 |
| 히포트 | 1500Vrms |
| 작동 온도 | -40°C ~ +85°C |
이 구성은 대용량 PCB 생산을 단순화하고 일관된 용접 신뢰성을 보장합니다.
10Mbps, 100Mbps 및 1000Mbps (기가비트 이더넷) 를 지원합니다.
네, 트랜스포머는 PoE+ 환경을 지원하는 이더넷 인터페이스에 설계되었습니다.
네, -40°C에서 +85°C까지 작동 범위가 산업용 용도로 적합합니다.
