제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

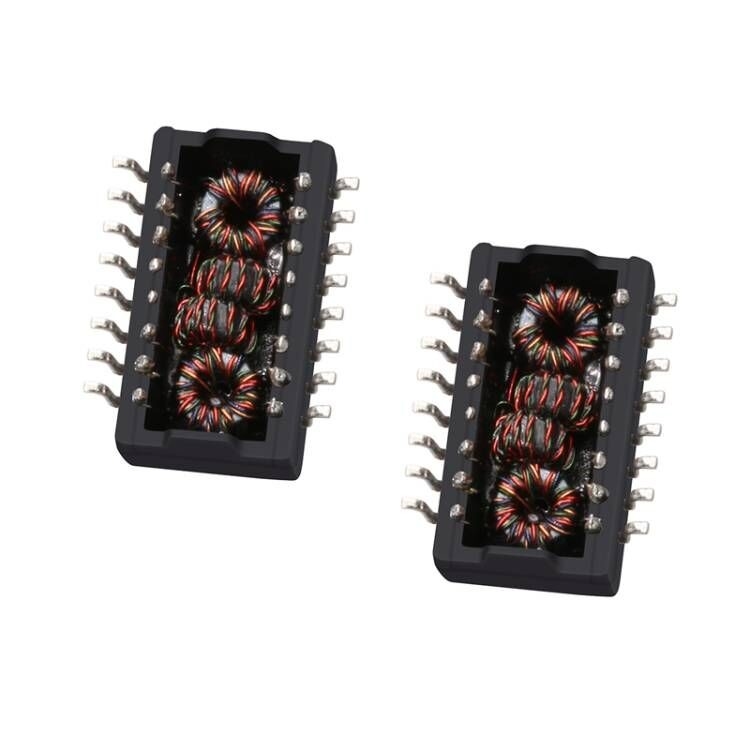

모델 번호: H1102FNL/H1102NLT
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
Part Number: |
H1102FNL / H1102NLT |
회전 비율 - 1차: 2차: |
11:1 송신기, 1:1 수신기 |
장착형: |
표면 마운트 |
Operating Temperature: |
0°C ~ 70°C |
사이즈 / 차원: |
12.8 mm x 7.15mm |
높이 - 위치하게 되 (맥스): |
6.20 밀리미터 |
포 평가: |
비 포 |
속도: |
100BASE-tx |
Part Number: |
H1102FNL / H1102NLT |
회전 비율 - 1차: 2차: |
11:1 송신기, 1:1 수신기 |
장착형: |
표면 마운트 |
Operating Temperature: |
0°C ~ 70°C |
사이즈 / 차원: |
12.8 mm x 7.15mm |
높이 - 위치하게 되 (맥스): |
6.20 밀리미터 |
포 평가: |
비 포 |
속도: |
100BASE-tx |
| H1102FNL / H1102NLT | 11 트랜스포머 | 1개의 포트 트랜스포머 | 10/100 베이스-T 트랜스포머 |
| 조건 |
25°C IEEE 802.3 사양 |
|---|---|
| 부문 번호 | H1102FNL / H1102NLT |
| LINK-PP 부품 번호 | LP1102NL |
| 운영시간 | 0°C 70°C |
| 회전 비율 | 1: 1 ± 2% |
| 삽입 손실 | 100KHz ∙ 100MHz, ∙1.1 dB MAX |
| 삽입 손실 | 1·30MHz: 16 dB MIN 30~60 MHz: 10 + 20*LOG10 (f/60 MHz) dB MIN 60~80 MHz: 10 dB MIN |
| 내장 (OCL) | 350 uH MIN |
| CROSSTALK | 1MHz: 35 dB MIN 30MHz: 35 dB MIN 80MHz: 30dB MIN 100MHz: 30 dB MIN |
| 일반 모드 거부와 다른 것 | 30MHz: 42 dB MIN 60MHz: 37 dB MIN 100MHz: 30 dB MIN |
| DC 저항, 1/2 와인딩 | 0.65 OHMS MAX |
| DC 저항 불균형 | ±.065 OHMS MAX (센터 탭 대칭) |
| 입력 출력 격리 | 1500 VRMS MIN @ 60초 |
| LAN 트랜스포머 부품 번호 | |||
|---|---|---|---|
| 40SS1041E LF | H3102FNL | 40SS1041E LF | H3102FNL |
| 749013011A | 42410-6410 | TG01-0456NSRL | S558-5999-M8-F |
| 20PMT04B | HX0009NL | TG04-0406NSRL | S558-5999-P3-F |
| 000-7315-37R-LF1 | H3102FNL | TG04-TDK1N1RL | S558-5999-Z5-F |
| HX5G2003NL | 40SS1041E LF | TG05-2004NCRL | PH163003B |
| H5G1002NL | PM45-1040M | H3102FNL | H40520SN |
| HST-1026DR | 20PMT04B | TG110-6506NXRL | H1602PR |
| 40SS1041E LF | PH163003B | TG110-RPE17NV6RL | H3102FNL |
| H3102FNL | 20PMT05B | TG110-S053P2RL | PM45-1040M |
| 40SS1041E LF | XTFZ-DHS1623CC2 | H3102FNL | 40SS1041E LF |
| HU4006NL | PM45-1040M | TG111-E112NYRL | SI-53019 |
| H5004NL | HST-1026DR | TG111-HPE3NZRL | SI-53019-F |
| HST-1026DR | 20PMT04B | TG1G-E012NZRL | SI-55004-F |
