제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: TG1G-S012NZRL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
항목 번호: |
TG1G-S012NZRL |
범주: |
기가비트 RJ45 변압기 |
회전 비율: |
1CT : 1CT |
설치: |
표면 실장 |
크기 / 치수: |
17.7mm(가로) x 15.8mm(가로) |
높이 - 위치하게 되 (맥스): |
6.6mm |
오래된 Pn: |
TG1G-S012NZRL |
대량 PN: |
LP6062ANL |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/단계/데이터시트 |
항목 번호: |
TG1G-S012NZRL |
범주: |
기가비트 RJ45 변압기 |
회전 비율: |
1CT : 1CT |
설치: |
표면 실장 |
크기 / 치수: |
17.7mm(가로) x 15.8mm(가로) |
높이 - 위치하게 되 (맥스): |
6.6mm |
오래된 Pn: |
TG1G-S012NZRL |
대량 PN: |
LP6062ANL |
아르키비 디스포니비리: |
PDF/3D/ISG/Stp/단계/데이터시트 |
| TG1G-S012NZRL => LP6062ANL | 턴 1CT:1CT | 기가비트 디스크리트 변압기 | 1000 Base-T SMT |
기가비트 이더넷 디스크리트 변압기
IEEE802.3ab/af 호환
UL/EN60950 인증
100% 전기 테스트
1500Vrms Hi-Pot
특허받은 오픈 프레임 구조

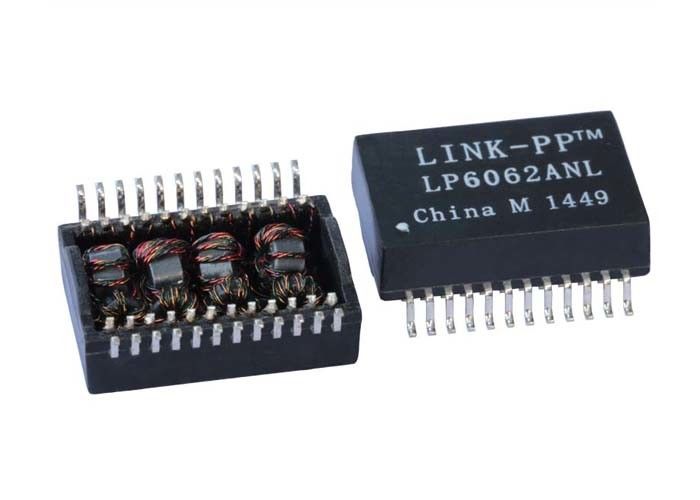

Halo TG1G-S012NZRL 변압기
LINK-PP LP6062ANL 크로스
☛ 18년 동안의 설계자 및 제조업체.
☛ 2500개 작업, 4 공장
☛ 확실히 Fluke 통과네트워크 분석기
☛ 4주 동안 재고.
☛ 고객의 요구 사항에 따라 추가 비용 없이 유연한 설계.
| 포트 수 | 응용 분야 | 턴 비율 | 전력 이더넷 |
| 단일 GE | 1G 이더넷 | 1:1 | IEEE 802.3/IEEE 802.3af |
| 포장 | 탭 방향 | 장착 유형 | 접점 마감 |
| 릴, 상자 | -- | SMT/SMD | -- |
| 핀 수 | 실드 | 절연 전압 | LED 색상 |
| 24핀 | -- | 1500 Vrms | --- |
전기 사양 @25℃
1. 삽입 손실(dB 최대):
0.3-1MHz: -1.1 1-65MHz: -0.8
65-100MHz: -1.0 100-125MHz: -1.2
2. 반사 손실(dB 최소 @100 OHM):
0.5-40MHz: -18
40-100MHz: -12-20LOG(f/80MHz)
3. 누화(dB 최소):
0.3-100MHz: -33-20LOG(f/100MHz)
4. CM TO CM REJ:
0.3-100MHz: -30dB 최소
5. CM TO DM REJ:
0.3-100MHz: -35dB 최소
6. 턴 비율:
PRI:SEC= 1CT:1CT ±2%P7. 인덕턴스(100KHz/0.1V@11mA): 350uH 최소
8. 균형 DC 라인 전류:
350mA 최대 @ 57VDC 연속
9. HiPot: 1500Vrms/0.5mA
10. 작동 온도: -40℃～+85℃.
참고:
1. 전력 이더넷 옵션이 있는 기가비트 변압기 모듈
2. IEEE 802.3af 사양 충족
3. RoHS 부품의 경우 접미사 NL을 추가하십시오.
4. RoHS"NL" 피크 솔더 등급 260℃%%P5℃.
