제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO

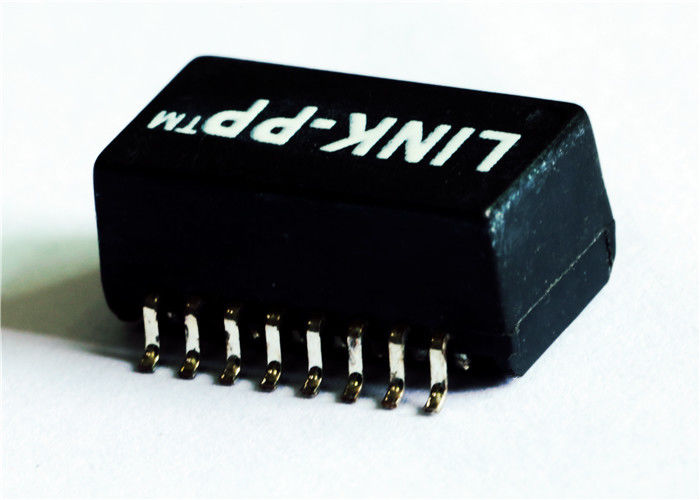

모델 번호: E2023NL/H2023NL
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
E2023NL |
Specification2: |
H2023NL |
응용 프로그램: |
FE 변압기 |
비율을 도십시오: |
1:2.5 |
다리: |
16 |
주전자: |
1500v |
장착: |
smd |
대량 생산: |
LP2023NL |
온도: |
0℃에 +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세서: |
E2023NL |
Specification2: |
H2023NL |
응용 프로그램: |
FE 변압기 |
비율을 도십시오: |
1:2.5 |
다리: |
16 |
주전자: |
1500v |
장착: |
smd |
대량 생산: |
LP2023NL |
온도: |
0℃에 +70℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| 맥박 E2023NL | 맥박 H2023NL | 10/100대의 변압기 | 1:2.5 회전 비율 | 십자가 LP2023NL |
전기 명세 @ 25°C
1.Turns 비율:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: 1CT ±5%P2.Sine 파 유도자 OCL:
@200uH 분 20mVrms, 100KHz
3.Leakage 유도자 LL:
@0.5uH 최대 20mVrms, 100KHz
4.Interwinding 용량 Cww:
@15pF 최대 20mVrms, 100KHz
5.D.C.R: 최대 @0.4Ω
6.Primary 핀: @6-8,1-3
7.Isolation Hipot: @2000Vrms
8.Operating 온도: 0℃~70℃.
| 맥박 E2023NL 10/100Base-T H2023NL 이더네트 단 하나 항구 자석 1:2.5 LP2023NL | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
주:
1.For 접합기 카드, maus, 허브 및 motherboard.applications
IEEE802.3를의 10Base-T 명세 만나거나 초과하는 2.Designed
EMI 억제를 위한 일반적인 형태 초크를 가진 3.Available
4.SMT, THT, 복각 등 포장
260℃%%P5℃를 평가하는 5.RoHS " NL” 첨단 땜납.
6.OCL, Cww 및 LL는 20의 mVrms, 100KHz에 측정됩니다
