제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: X2024NLT
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN.1: |
X2024NLT |
응용 프로그램: |
FE 변압기 |
비율을 도십시오: |
1:2.5 |
다리: |
16 |
주전자: |
1500v |
대량 생산: |
LP2024NL |
온도: |
-40℃에 +85℃ |
PN.1: |
X2024NLT |
응용 프로그램: |
FE 변압기 |
비율을 도십시오: |
1:2.5 |
다리: |
16 |
주전자: |
1500v |
대량 생산: |
LP2024NL |
온도: |
-40℃에 +85℃ |

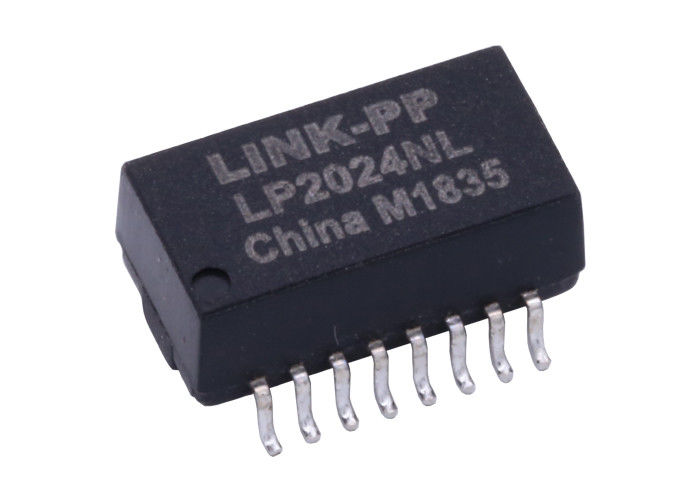

| 맥박 X2024NLT | 맥박 X2024NL | 10/100대의 변압기 | 1:2.5 회전 비율 | 십자가 LP2024NL |
| 10 기초 - T 단 하나 항구 고립 변압기 단위, SMD, Rohs | |
| LINK-PP 부품 번호 | LP2024NL |
| 맥박 신관 부품 번호 | X2024NLT |
| 속도 | 10 BASE-T |
| 항구의 수 | 단 하나 |
| 신청 - 랜 | 이더네트 (비 PoE) |
| 포장 | SMD |
| 온도 | -40℃에 +85℃ |
| AutomDX | 그렇습니다 |
| 코멘트 | NL 버전과 같 |
| 윤곽 RX | T, C, S |
| 윤곽 TX | T, C, S |
| 건축 | 열린 구조 |
| 항구 당 핵심 | 4 |
| 항구의 수 | 단 하나 |
| 포장 고도 (인치) | 0.234 |
| 포장 고도 (mm) | 5.95 |
| 포장 길이 (인치) | 0.50 |
| 포장 길이 (mm) | 12.70 |
| 포장 폭 (인치) | 0.281 |
| 포장 폭 (mm) | 7.15 |
| 회전 비율 RX | 1CT: 1CT |
| 회전 비율 TX | 1CT: 1CT |
전기 명세 @ 25°C
1.Turns 비율:
Transmit=1CT: 2.5CT ±5%P Receivce=1CT: 1CT ±5%P2.Sine 파 유도자 OCL:
@350uH 분 20mVrms, 100KHz
3.Leakage 유도자 LL:
@0.8uH 최대 20mVrms, 100KHz
4.Interwinding 용량 Cww:
@30pF 최대 20mVrms, 100KHz
5.D.C.R: 최대 @0.6Ω
6.Primary 핀: @6-8,1-3
7.Isolation Hipot: @2000Vrms
8.Operating 온도: -40℃~+85℃.
주:
1.For 접합기 카드, maus, 허브 및 motherboard.applications
IEEE802.3를의 10Base-T 명세 만나거나 초과하는 2.Designed
EMI 억제를 위한 일반적인 형태 초크를 가진 3.Available
4.SMT, THT, 복각 등 포장
260℃를 평가하는 5.RoHS " NL” 첨단 땜납.
6.OCL, Cww 및 LL는 20의 mVrms, 100KHz에 측정됩니다
