제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: HX1225FNL/HX1225FNLT
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
HX1225FNL/HX1225FNLT |
변압기 유형: |
고립과 자료 공용영역 |
회전 비율: |
1CT: 1CT |
크기/차원: |
12.70mm x 9.30mm x 6.20mm |
주전자: |
1500v |
LINK-PP P/N: |
LP41654ANL |
온도: |
- 40에 + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세서: |
HX1225FNL/HX1225FNLT |
변압기 유형: |
고립과 자료 공용영역 |
회전 비율: |
1CT: 1CT |
크기/차원: |
12.70mm x 9.30mm x 6.20mm |
주전자: |
1500v |
LINK-PP P/N: |
LP41654ANL |
온도: |
- 40에 + 85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |

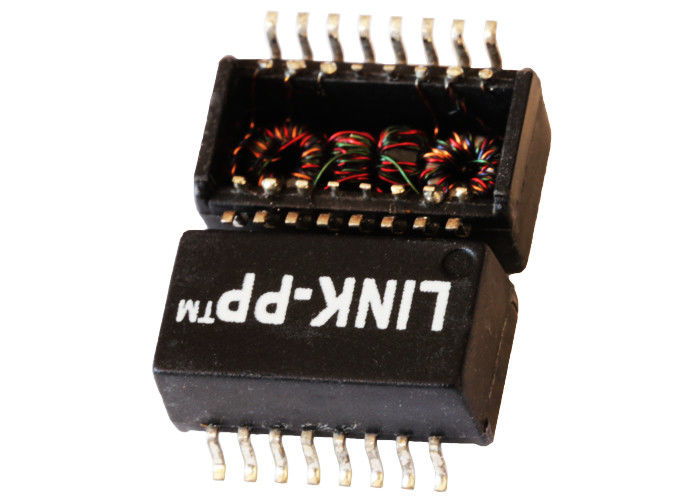

HX1225FNL/HX1225FNLT 100Base-T 이더네트 MDL 1:1 TU 고립 변압기
|
맥박 HX1225FNL/HX1225FNLT |
자료표/가격/Specification/3D |
10/100 변압기 |
십자가 LP41695ANL |
전기 명세 @ 25°C
1.Turns 비율:
(2-3): (15-14) =1CT: 1CT
%%P2%P (6-7): (11-10) =1.5CT: 1CT %%P2%P2.OCL:
200uH 분 @100KHz, +25℃에 0.1Vrms;
100uH 분 @100KHz, -45℃에 0.1Vrms;
100uH 분 @100KHz, +95℃에 0.1Vrms;
3.Isolation (입출력):
1650Vrms, 6 초 MAX
4.Insertion 손실:
TX: 1-50MHz: -1.0dB MAX
RX: 1-50MHz: -1.5dB MAX
5.Return 손실 (@100Ω):
TX: 0.5-40MHz: -18dB 분
60MHz: -14.5dB 분
80MHz: -12dB 분
RX: 0.5MHz: -18dB 분
40MHz: -10dB 분
60MHz: -8dB 분
80MHz: -6dB 분
6.Cross 대화:
30MHz: -45dB 분
60MHz: -35dB 분
100MHz: -30dB 분
7.Operating 온도: 0℃~70℃/-40℃~+85℃
| HX2326NL 단위 10/100B-T POE (+) SMD 맥박 변압기 표면 산 HX2326FNL | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | S553-6500-D8 | S560-6600-GG | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
주:
SOHO (ADSL와 같은 지원 애플리케이션에 1.Designed
전산 통신기), 랜에 어미판 (LOM), 허브 및 스위치.
2.With 각종 회전 비율.
260℃%%P5℃를 평가하는 3.RoHS " NL” 첨단 땜납.
HX1225FNL/HX1225FNLT 100Base-T 이더네트 MDL 1:1 TU 고립 변압기
