제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: GST5009 LF
문서: LP82440ANL.pdf
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$0.5
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
투기: |
GST5009 LF |
대체: |

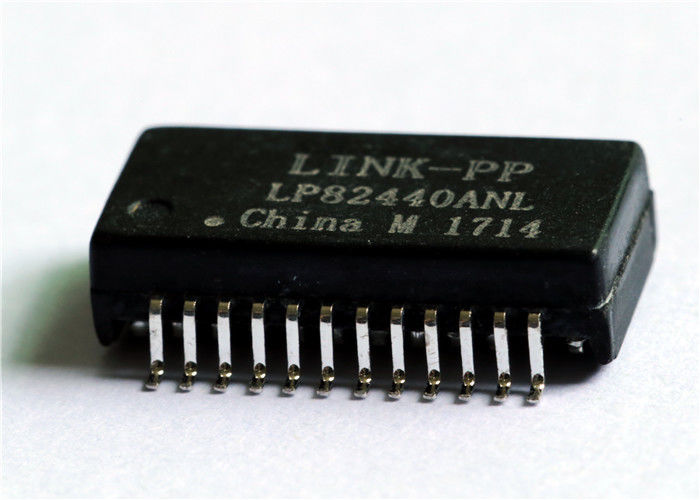

LP82440ANL |
회전 비율: |
1CT : 1CT |
크기/치수: |
15.10mm(가로) x 7.10mm(가로) |
하이팟: |
1500V |
샘플: |
무료 이용 가능 |
패키지: |
24핀 SOP/SMD |
작동 온도 범위: |
0 ℃ ~ +70 ℃ |
현재의: |
350ma |
ROHS 및 할로겐 프리: |
예 |
투기: |
GST5009 LF |
대체: |
LP82440ANL |
회전 비율: |
1CT : 1CT |
크기/치수: |
15.10mm(가로) x 7.10mm(가로) |
하이팟: |
1500V |
샘플: |
무료 이용 가능 |
패키지: |
24핀 SOP/SMD |
작동 온도 범위: |
0 ℃ ~ +70 ℃ |
현재의: |
350ma |
ROHS 및 할로겐 프리: |
예 |
| 매개변수 | 사양 | 엔지니어링 중요성 |
|---|---|---|
| 이더넷 속도 | 100/1000 BASE-T (기가비트) | IEEE 802.3af 및 ANSI X3.263에 따른 전이중 호환 |
| PoE 호환성 | IEEE 802.3af (350mA 전류) | DC 전원 주입을 위한 전용 라인 측 센터 탭(MCT1~MCT4) |
| 패키지 높이 | 4.00mm [0.157인치] (초저 프로파일) | 1U 블레이드 서버, 슬림 라우터 및 PCIe 확장 카드에 완벽하게 맞음 |
| 패키지 / 핀 구성 | 24핀 SOP 표면 실장 (SMD) | 높은 수율의 자동 SMT 픽앤플레이스를 위한 표준 1.00mm 핀 피치 |
| 권선비 | 1CT : 1CT (±5%)(모든 4쌍) | 전압 모드 및 전류 모드 PHY와 호환되는 대칭 토폴로지 |
| 인덕턴스 (OCL) | 350 μH 최소(100kHz, 0.1V, 8mA DC 기준) | 연속 DC 불균형 전류 하에서 높은 포화 저항 |
| 삽입 손실 | -1.0dB 최대 (1~100MHz) | 최소 신호 감쇠로 뛰어난 전송 효율 |
| 반사 손실 (100Ω) | -18.0dB 최소 (1~30MHz) | 고주파 반사를 최소화하기 위해 업계 표준 초과 |
| 누화 감쇠 | -45dB 최소 (@ 30MHz) | 패킷 크로스 커플링을 방지하는 우수한 채널 간 절연 |
| Hi-Pot 절연 | 1500 Vrms 최소 | 케이블 과도 현상으로부터 코어 실리콘을 보호하는 인증된 갈바닉 경계 |
| 매개변수 | 테스트 조건 | 사양 한계 |
|---|---|---|
| 권선비 (TX & RX) | 100kHz, 0.1V | 1CT : 1CT (±5%) |
| 개방 회로 인덕턴스 (OCL) | 100kHz, 0.1V, 8mA DC 바이어스 | 350 μH 최소 |
| 전류 용량 | 라인 측 연속 전류 | 350mA (IEEE 802.3af PoE) |
| 삽입 손실 | 1 ~ 100MHz | -1.0dB 최대 |
| 반사 손실 (100Ω 부하) | 1 ~ 30MHz | -18.0dB 최소 |
| 반사 손실 (100Ω 부하) | 40MHz | -14.4dB 최소 |
| 반사 손실 (100Ω 부하) | 50MHz | -13.1dB 최소 |
| 반사 손실 (100Ω 부하) | 60 ~ 80MHz | -12.0dB 최소 |
| 반사 손실 (100Ω 부하) | 100MHz | -10.0dB 최소 |
| 누화 감쇠 | 30MHz | -45.0dB 최소 |
| 누화 감쇠 | 60MHz | -40.0dB 최소 |
| 누화 감쇠 | 100MHz | -35.0dB 최소 |
| 차동 대 공통 모드 (DCMR) | 30MHz | -40.0dB 최소 |
| 차동 대 공통 모드 (DCMR) | 60MHz | -35.0dB 최소 |
| 차동 대 공통 모드 (DCMR) | 100MHz | -30.0dB 최소 |
| 절연 내압 (절연) | 60초 (1차 대 2차) | 1500 Vrms 최소 |
| 작동 온도 범위 | 주변 | 0°C ~ +70°C |
| 보관 온도 범위 | 비작동 | -25°C ~ +85°C |
| 매개변수 | 사양 |
|---|---|
| 본체 치수 | 15.10mm [0.594인치] × 7.10mm [0.280인치] |
| 총 외부 스팬 | 10.00mm [0.394인치] |
| 모듈 높이 | 4.00mm [0.157인치] 최대 |
| 핀 피치 | 1.00mm [0.039인치] |
| 12핀에 걸친 스팬 | 11.00mm [0.433인치] |
| 평탄도 | ≤0.10mm [0.004인치] |
| 권장 PCB 솔더 패드 패턴 — 패드 폭 | 0.60mm [0.024인치] |
| 권장 PCB 솔더 패드 패턴 — 패드 길이 | 1.35mm [0.053인치] |
| 내부 패드 행 거리 | 8.00mm [0.315인치] |
| 외부 패드 행 스팬 | 10.70mm [0.421인치] |
답변: 예. GST5009 LF는 IEEE 802.3af 표준을 완벽하게 준수하며, 전용 센터 탭(핀 15, 18, 21, 24)을 통해 최대 350mA의 연속 균형 DC 전류를 지원합니다. 최대 15.4W에서 작동하는 PoE 전원 공급 장치(PD) 및 전원 공급 장비(PSE)를 위해 설계되었습니다.
답변: 직접적인 100% 핀 대 핀 드롭인 대체품으로는 LINK-PP LP82440ANL (업그레이드된 -40°C ~ +85°C 산업용 온도 범위 제공), Pulse Electronics H5008NL / HX5008NL, Würth Elektronik 749020011이 있습니다. 모두 24핀 SOP 풋프린트, 4.0mm 높이 및 1CT:1CT 권선비를 공유합니다.
답변: 표준 RJ45 통합 커넥터(Magjacks)는 13.5mm ~ 16mm의 수직 공간이 필요합니다. GST5009 LF의 4.00mm 높이는 네트워크 하드웨어 엔지니어가 고밀도 기가비트 이더넷 마그네틱을 컴팩트한 1U 통신 랙, 로우 프로파일 PCIe 카드 및 초슬림 임베디드 IoT 인클로저에 장착할 수 있도록 합니다.
