제품 상세 정보:
결제 및 배송 조건:
|
| PN.1: | TS7010 | 변압기 유형: | 고립과 자료 공용영역 |
|---|---|---|---|
| 회전 비율: | 1CT: 1CT | 크기/차원: | 12.70mm L x7.15mm W |
| 주전자: | 1500v | 대량 생산: | LP356SMNLE |
| Archivi disponibili: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| 하이라이트: | 이더네트 고립 변압기,랜 분리된 변압기 |
||
|

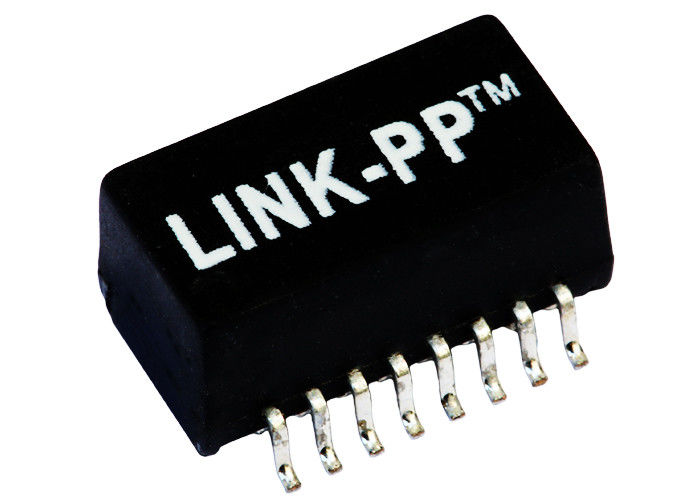

Bothhand TS7010 |
십자가 LP356SMNLE |
10B 변압기 |
자료표/가격/Specification/3D |
특징
16 IEEE 802.3에 고분고분한에 PIN SMD 포장
표준.
FCC를 만나는 일반적인 초크에 B & CISPR B.를 분류하십시오.
모형은 10의 BASE-T 송수신기도 조화시키게 유효합니다.
IR 오븐 과정과 호환이 되는.
전기 명세 @ 25°C
1.Turns 비율:
TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL: 350uH 분
@100KHz, 0.1V, 비스듬히 8mADC.
3.Insertion 손실:
1-100MHz: - 1.15dB MAX
4.Return 손실 (dB 분):
1-30MHz: - 18 30-60MHz: - 14
60-80MHz: - 12
5.Crosstalk:
1-100MHz: - 38dB 분
6.CMRR: 1-100MHz: - 40dB TYP
7.Hi 남비: 1500Vrms @0.5mA
8.Operating 온도: 0℃~70℃/-40℃~+85℃
| 일반적인 초크를 가진 Bothhand TS7010 이더네트 변압기 10 BASE-T SMD | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | 7490101120 | 0895-2X6R-GK |
| 13F-2010CNL | H2001DG | S560-6600-GG | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-GK | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| S553-1506-AE | S553-6500-E4 | S560-6600-GV | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
주:
SOHO (ADSL와 같은 지원 애플리케이션에 1.Designed
전산 통신기), 랜에 어미판 (LOM), 허브 및 스위치.
2.With 각종 회전 비율.
260℃%%P5℃를 평가하는 3.RoHS " NL” 첨단 땜납.
