제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: H1602PR
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
PN: |
H1602PR |
변압기 유형: |
차단과 데이터 인터페이스 |
비율을 돕니다: |
1CT: 1CT |
크기/차원: |
14 밀리미터 Ｌ x7.8mm Ｗ |
히폿: |
1500V |
대량 생산: |
LP41604ANL |
PN: |
H1602PR |
변압기 유형: |
차단과 데이터 인터페이스 |
비율을 돕니다: |
1CT: 1CT |
크기/차원: |
14 밀리미터 Ｌ x7.8mm Ｗ |
히폿: |
1500V |
대량 생산: |
LP41604ANL |
|

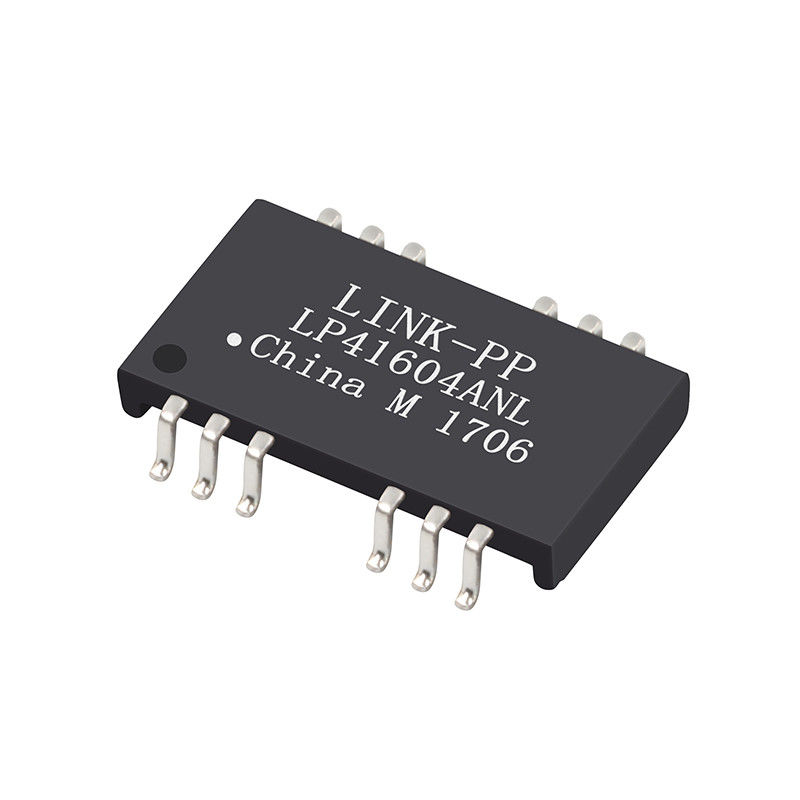

H1602PR |
크로스 LP41604ANL |
10/100B |
데이터시트/가격/사양/3D |
특색
H1602PR 모든 PHY를 지원하는 자기 설계.LP41604ANL
8mA 바이어스의 최소 350uH OCL을 포함한 IEEE 802.3 표준을 준수합니다.
RoHS 요구 사항 준수 - 전체 부품 No Cd, No Hg,
외부 핀에 Cr6+ 없음, PBB 및 PBDE 없음 및 Pb 없음.
전기 사양 @ 25°C
1. 회전율(%%P3%):
TX=1CT:1CT RX=1CT:1CT
2. 인덕턴스 OCL:
최소 350uH @ 100KHz 0.1V
3.삽입 손실:
-1.1dB 최대 @ 1-100MHz
4. 반환 손실:
-16dB 최소 @ 1-30MHz
-12dB 최소 @ 30-60MHz
-10dB 최소 @ 60-100MHz
5. 크로스 토크:
-40dB 최소 @ 1-30MHz
-35dB 최소 @ 30-60MHz
-30dB 최소 @ 60-100MHz
6. 공통 모드 거부:
-30dB 최소 @ 1-50MHz
-20dB 최소 @ 50-150MHz
7. 하이팟 테스트: 1500Vrms
8. 작동 온도 범위: -40℃ ~ +85℃.
| H1602PR 이더넷 펄스 변압기 LP41604ANL 10/100B PHY 호환 가능 | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | LP41604ANL |
| HX1225FNL | H1602PR | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| H1602PR | H4P041NX LF | S560-6600-GG | 12PS6121C LF |
| 7490101120 | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| H1602PR | S553-6500-E2 | H1602PR | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C LF | LP41604ANL |
메모:
1. SOHO(ADSLmodems), LAN-on-Motherboard(LOM), 허브 및 스위치와 같은 응용 프로그램을 지원하도록 설계되었습니다.
2. IEEE 802.3 사양을 충족합니다.
3. 최대 리플 로우 온도는 260 ℃, 10 초, 3 배입니다.
