제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: XF68066B
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$3.2
포장 세부 사항: T&R
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
명세서: |
XF68066B |
유형: |

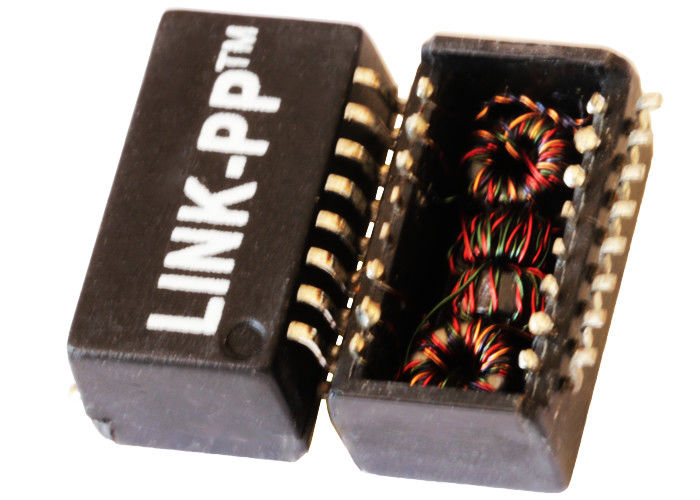

이더네트 Rj45 변압기 |
비율을 도십시오: |
1:1 |
응용 프로그램: |
랜 이더네트 (비 PoE) |
설치 유형: |
SMT |
LINK-PP P/N: |
LP21646ANL |
온도: |
-40℃에 +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
명세서: |
XF68066B |
유형: |
이더네트 Rj45 변압기 |
비율을 도십시오: |
1:1 |
응용 프로그램: |
랜 이더네트 (비 PoE) |
설치 유형: |
SMT |
LINK-PP P/N: |
LP21646ANL |
온도: |
-40℃에 +85℃ |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XF68066B | TLA-6T214ALF-T | 13F-33ANL | 질량 PN. LP41606NL |
전기 명세 @25℃
1.Turns 비율
(1-3): (16-14) = 1CT: 1CT
(6-8): (11-9) = 1CT: 1.414CT
2.OCL:
1-3 160uH 최소한을 @ 100KHz 50mV 핀으로 꼿습니다
핀 6-8 120uH 최소한 @ 100KHz 50mV
3.Insertion 손실:
1-10MHz: -1.5dB MAX
4.Attenuation:
TX: 20MHz: - 7dB 분
25MHz: - 19dB 분
30MHz: - 32dB 분
40MHz: - 35dB 분
RX: 20MHz: - 6dB 분
25MHz: - 14dB 분
30MHz: - 20dB 분
40MHz: - 31dB 분
5.Return 손실:
5-10MHz: - 15dB 분
6.Crosstalk:
1-10MHz: - 30dB 분
7.Common 형태 거절:
30-100MHz: - 30dB 분
8.Hipot: 1500VAC
9.Operating 온도: -40℃~+85℃.
주:
1.For 접합기 카드, Maus, 허브 및 어미판 신청
IEEE802.3의 10의 기초 T 명세를 만나거나 초과하는 2.Designed
EMI 억제를 위한 일반적인 형태 초크를 가진 3.Available
4.For RoHS 부속은 접미어 NL를 추가합니다
245℃를 평가하는 5.RoHS “NL” 최고봉 땜납.
| XF68066B 10 BASE-TX 변압기 단위 LP21646ANL 저주파 통과 필터 | |||
|---|---|---|---|
| XF68066B | TLA-6T214ALF | TG110-S460NXRL | TD37-1205ALF |
| TG74-4406NCRL | TG42-1505NZRL | TG110-S465NXRL | TD38-1505ALF |
| TG75-4406NCRL | XF68066B | TG110-S422NXRL | XF68066B |
| TG92-4006NCRL | TG63-S002NZRL | TG110-S423NXRL | TD71-1205ALF |
| TD01-1006L1RL | TG73-1505NZRL | LP41606NL | LP41606NL |
| TG01-1006N2RL | TG74-1505NZRL | TG110-S453NXRL | TG02-1205NSRL |
| TD54-1006L1RL | XF68066B | TLA-6T214ALF | TG04-1205NSRL |
| XF68066B | TG91-1505NZRL | TG110-S463NXRL | TLA-6T214ALF-T |
| TD55-1406L1RL | TG05-1205NXRL | TG110-RP04NV6RL | TG10-1205NSRL |
| TG55-1406N2RL | TG28-1205NXRL | TG110-RP16NV6RL | TG15-1205NSRL |
| TD83-2006L1RL | TLA-6T214ALF | TG111-RPE41NV6RL | TG23-1505NSRL |
| TLA-6T214ALF | TG39-1205NXRL | XF68066B | TG37-1205NSRL |
| TG44-1406NXRL | TGSP-S024NXRL | TG1G-RPE33NV6LF | TG38-1205NSRL |
| XF68066B | TG23-1505NXRL | TG111-HP3NV6LF | TG42-1205NSRL |
| TG46-1406NXRL | TLA-6T214ALF-T | TG110-RPE17NV6RL | TLA-6T214ALF-T |
| TG57-1006NXRL | TG29-1505NXRL | TG110-RP08NVRL | TG71-1205NSRL |
| TG58-1006NXRL | TG34-1505NXRL | TG110-RP13NVRL | TG08-1205N1L |
