제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: LPJG0843GENL
문서: LPJG0843GENL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.39-$0.85
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 3~5일
지불 조건: TT,NET30/60/90 일
공급 능력: 250000-320000/Month
PN: |
LPJG0843GENL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |
PN: |
LPJG0843GENL |
포트 수: |
1X1 |
걸쇠: |
아래에 |
데이터 속도: |
1000base-t |
PoE: |
비 |
LED 옵션: |
와 함께 |
EMl 탭: |
와 함께 |
장착 유형: |
tht |
솔더 유형: |
파도 |
작동 온도 범위: |
0°C ~ +70°C |

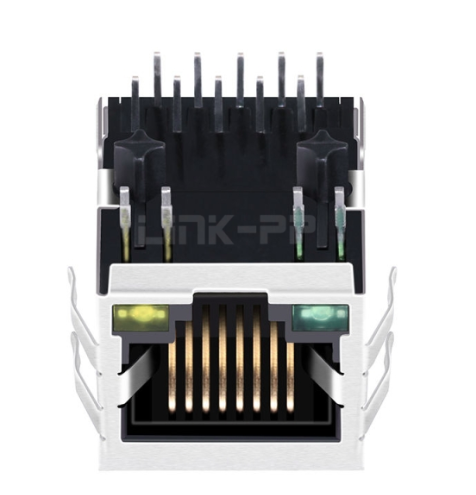

LINK-PP LPJG0843GENL 기가비트 RJ45 커넥터, 통합 자기, 녹색/노란색 LED, EMI 탭 및 RoHS 준수 기능을 갖춘 단일 포트 10/100/1000 Base-T 탭다운 RJ45 잭을 살펴보세요.
LINK-PP LPJG0843GENL은 통합 1000 Base-T 자기 장치를 갖춘 프리미엄 고성능 기가비트 RJ45 커넥터입니다. IEEE 802.3 사양을 충족하도록 설계된 이 단일 포트(1x1) 커넥터는 PoE가 아닌 애플리케이션에 대한 안정적인 이더넷 연결을 보장합니다. EMI 차폐 기능과 녹색/노란색 LED 표시기가 내장된 공간 절약형 탭다운, 측면 입구 디자인을 특징으로 하는 이 제품은 SOHO 장치, 마더보드, 허브 및 스위치를 위한 이상적인 네트워킹 구성 요소입니다.
| 매개변수 | 사양 |
|---|---|
| 부품 번호 | LPJG0843GENL |
| 제조업체 | LINK-PP 국제 기술 유한 회사 |
| 부품현황 | 활동적인 |
| 커넥터 유형 | 자기 장치가 통합된 RJ45 커넥터 |
| 애플리케이션 | LAN 이더넷(비PoE) |
| 포트 수 | 1x1 단일 포트 |
| 네트워크 속도 | 10/100/1000 베이스-T |
| 장착 유형 | 스루홀 |
| PCB 실장 | 측면 진입 |
| 정위 | 90° 직각 |
| 래치 구성 | 탭 아래로 |
| 차폐 | EMI 탭 포함 |
| LED 표시기 | 녹색/황색 |
| 작동 온도 | 0°C ~ +70°C |
| 크기(L × W × H) | 0.837" × 0.627" × 0.524"(21.25mm × 15.93mm × 13.30mm) |
| 규정 준수 | RoHS(2011/65/EU) |
| 전기적 매개변수 | 테스트 조건 / 주파수 범위 | 성능 |
|---|---|---|
| 회전율 | 1차 : 2차 | 1CT:1CT (±2%) |
| OCL(개방 회로 인덕턴스) | @100KHz, 0.1V, 8mA DC 바이어스 | 최소 350μH |
| 내전압 절연 전압 | - | 최소 1500Vrms |
| 삽입 손실 | 1~65MHz | -0.5dB 최대 |
| 삽입 손실 | 65~100MHz | -0.8dB 최대 |
| 삽입 손실 | 100~125MHz | -1.2dB 최대 |
| 반사 손실(100Ω 부하) | 1~30MHz | -16dB 최소 |
| 반사 손실(100Ω 부하) | 30~40MHz | -13.5dB 최소 |
| 반사 손실(100Ω 부하) | 40~50MHz | -11.5dB 최소 |
| 반사 손실(100Ω 부하) | 60~80MHz | -10dB 최소 |
| 크로스톡 | 1~100MHz | -30dB 최소 |
| 공통 모드 거부 | 1~100MHz | -30dB 최소 |
| LED 매개변수 | 상태 | 사양 |
|---|---|---|
| 왼쪽 LED 색상 | - | 녹색 |
| 왼쪽 LED 파장 | - | 565nm |
| 오른쪽 LED 색상 | - | 노란색 |
| 오른쪽 LED 파장 | - | 585nm |
| 순방향 전압(VF) | @20mA | 1.8V ~ 2.6V |
| 역방향 누설 전류(IR) | @5V | 최대 10μA |
LPJG0843GENL 기가비트 RJ45 커넥터는 산업용 등급 재료를 사용하여 제작되어 기계적 내구성과 안정적인 전기적 성능을 보장합니다.
| 재료 구성 요소 | 사양 |
|---|---|
| 하우징 재질 | 열가소성 PBT + 유리 섬유 30% |
| 가연성 등급 | UL94V-0 |
| 접촉 재료 | 인청동(C5210R-EH), 0.35mm |
| 접촉 도금 | 니켈 위에 금, 최소 6μ" 금 |
| 핀 재질 | 황동(C2680R-H), 0.35mm |
| 차폐재료 | 스테인레스 스틸(SUS 201-1/2H), 0.2mm |
| 웨이브 솔더 온도 | 5초 동안 최대 265°C |
자기 장치가 통합된 RJ45 커넥터를 사용하면 개별 변압기 솔루션에 비해 여러 가지 이점을 얻을 수 있습니다.
기가비트 이더넷 애플리케이션의 경우 LPJG0843GENL과 같은 통합 자기 RJ45 커넥터는 효율적이고 비용 효율적인 네트워킹 인터페이스 솔루션을 제공합니다.
LPJG0843GENL은 기가비트 이더넷 네트워킹 애플리케이션용으로 설계된 통합 1000 Base-T 자기 장치가 포함된 단일 포트 RJ45 커넥터입니다.
예. 10/100/1000 Base-T 이더넷 전송을 지원합니다.
아니요. 이 모델은 PoE가 아닌 LAN 이더넷 애플리케이션용으로 설계되었습니다.
90° 직각 방향의 스루홀 측면 입구 PCB 장착 구성을 사용합니다.
예. 향상된 EMI 보호를 위해 EMI 탭과 스테인리스 스틸 실드가 포함되어 있습니다.
커넥터에는 녹색 및 노란색 LED 표시기가 포함되어 있습니다.
