제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: ISO9001,SGS,UL,CE,REACH163
모델 번호: JD0-0004NL
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.85
포장 세부 사항: 쟁반 & Carton&Reel
배달 시간: 주식
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
분류: |
PoE 매그잭 |
성별 단정: |
여성 RJ45 |
LED 옵션: |
유연 한 설계 |
포트 구성: |
1X1 |
자기학: |
통합됩니다 |
탭 방향: |
아래로 |
장착형: |
구멍을 통해 |
탑재 각도: |
직각 |
분류: |
PoE 매그잭 |
성별 단정: |
여성 RJ45 |
LED 옵션: |
유연 한 설계 |
포트 구성: |
1X1 |
자기학: |
통합됩니다 |
탭 방향: |
아래로 |
장착형: |
구멍을 통해 |
탑재 각도: |
직각 |

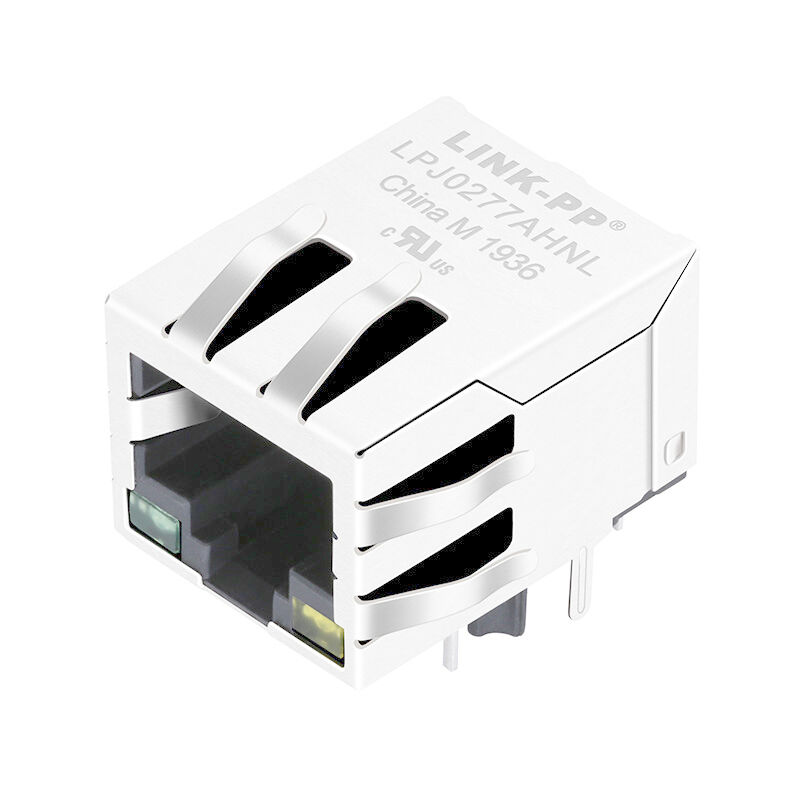

이 RJ45 커넥터는 통합 자석을 사용하여 PoE 애플리케이션용으로 설계되었습니다. 1x1 포트 레이아웃의 모듈형 이더넷 커넥터이며 10/100 속도를 지원합니다. 이 커넥터는 스마트 미터 및 모니터링 시스템과 같이 PoE 지원이 필요한 장치에 적합합니다. LPJ0277AHNL은 탭 다운 설계를 가지고 있으며 LED 표시등이 장착되어 있습니다. IEEE 802.3, UL, Reach, RoHs, ISO19001 및 SGS 표준을 준수합니다. 또한 Pulse JD0-0004NL과 호환되며 대신 사용할 수 있습니다.
| 개요 |
PoE 애플리케이션용 1x1 RJ45 커넥터, 10/100 Base-T 통합 자석 |
|---|---|
| LINK-PP 부품 번호 |
LPJ0277AHNL
|
| Pulse 부품 번호 | JD0-0004NL |
| Power over Ethernet | 지원 |
| 애플리케이션 | 10/100 Base-TX |
| LED L / R 색상 | 녹색 / 노란색 |
| 차폐 | EMI 핑거로 차폐 |
| 포트 수 | 단일 포트 |
| 성별 | RJ45 암 잭 |
| 작동 온도 | 0°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C |
| 방향 | 90° 각도 (오른쪽) |
| EMI 탭 차폐 | 상단 및 측면 |
| 하우징 재질 | 열가소성 UL94 V-0 |
| 실드 | 황동 |
| 실드 도금 | 니켈 |
| 접촉 | 구리 합금 |
| 접촉 도금 | 선택적 금, 접촉 영역에서 6 마이크로 인치 MIN |
| 자동 MDX | 지원 |
| 부품 상태 | 활성 |
| 포장 정보 | 50개/트레이, 1200개/상자 |
| 표준 LED | 파장 | 순방향 V (최대) | TYP |
| 녹색 | 565nm | 2.4V | 2.2V |
| 노란색 | 590nm | 2.5V | 2.1V |
1. SOHO (ADSL 모드), LAN-on-Motherboard(LOM), 허브 및 스위치와 같은 애플리케이션을 지원하도록 설계되었습니다.
2. IEEE 802.3af 사양을 충족합니다.
3. 전기적으로 연결되지 않은 핀은 생략될 수 있습니다. 데이터시트의 전기 도면을 참조하십시오.
4. RJ45 캐비티는 FCC 규칙 및 규정 PART 68을 준수합니다.
5. 웨이브 솔더 팁 온도: 265°C Max, 5 Sec Max.
|
JD0-0004NL 핀 대 핀 등가물 |
||||||||||||||||||||||||||||||||
|
트레이더 부품 번호 |
JD0-0004NL 호환 사양 |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
중국산 |
SM-LPJ0277AHNL |
|||||||||||||||||||||||||||||||
|
제조업체 |
LINK-PP China |
|||||||||||||||||||||||||||||||
|
설명 |
PoE RJ45 잭 |
|||||||||||||||||||||||||||||||
|
사용 가능한 문서 |
PDF/3D/Step/IGS/가격/교차
|
|||||||||||||||||||||||||||||||
|
사용 가능한 수량 |
월 200,000 PCS |
|||||||||||||||||||||||||||||||
