제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: JKM-0009NL (LPJ0011BBNL)
지불과 운송 용어
최소 주문 수량: 무료샘플
가격: $0.09-$1.85
포장 세부 사항: 50PCS/Tray, 1200pcs/Carton
배달 시간: 2주 정도요
지불 조건: TT,NET30/60/90 일
공급 능력: 6000000pcs/달
시리즈: |
10/100 Base-T 통합 자기 장치를 갖춘 RJ45 커넥터 |
삽입 손실 :: |
-1.0dB 최대 @1-65MHz |
비율 RX를 돌립니다: |
1CT :1CT |
비율 TX를 돌립니다: |
1CT :1CT |
히폿: |
1500Vrms @ 60Hz 1분 |
작동 온도: |
+70' Ｃ에 대한 0' Ｃ |
시리즈: |
10/100 Base-T 통합 자기 장치를 갖춘 RJ45 커넥터 |
삽입 손실 :: |
-1.0dB 최대 @1-65MHz |
비율 RX를 돌립니다: |
1CT :1CT |
비율 TX를 돌립니다: |
1CT :1CT |
히폿: |
1500Vrms @ 60Hz 1분 |
작동 온도: |
+70' Ｃ에 대한 0' Ｃ |

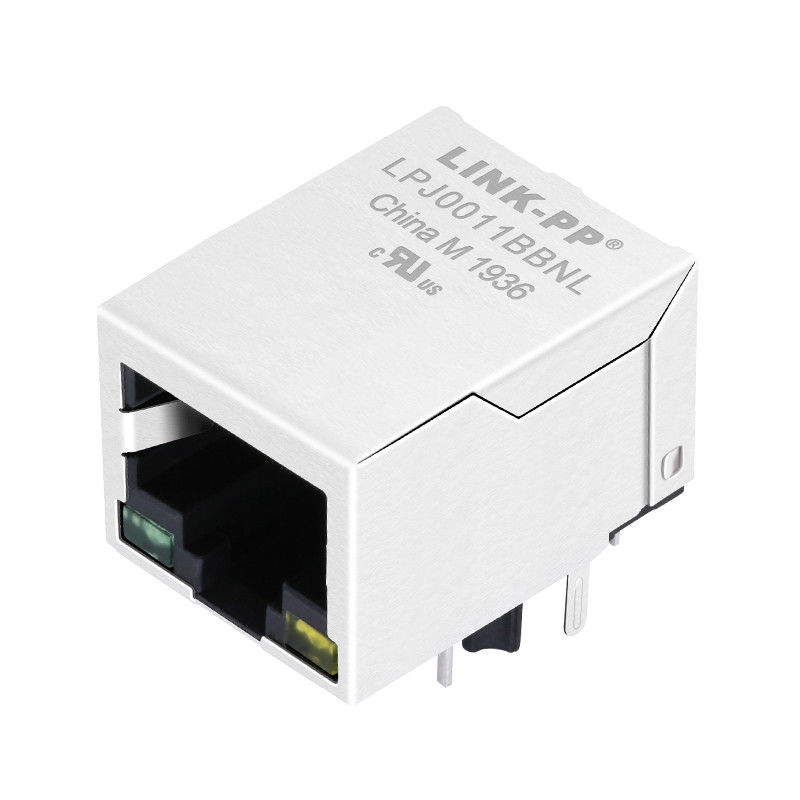

JKM-0009NL LPJ0011BBNL 10/100 Base-T 통합 마그네틱이 있는 단일 포트 RJ45 모듈러 잭
1X1 탭 다운 RJ45 LPJ0011ABNL 10/100Mbps 패스트 이더넷
변압기 RJ45 8P8C 핀 통합 마그네틱 커넥터
상호 호환 JKM-0009NL 핀 대 핀 교체 비용 효율적
산업 등급 응용 분야용으로 설계, IEEE802.3 사양 충족
8mA DC 바이어스 전류에서 350μH 최소 OCL
온도 범위 0℃ ~ 70℃
| LINK-PP 부품 번호 | LPJ0011BBNL |
| Pulse 부품 번호 | JKM-0009NL |
| 자동차 (Y/N) | 아니요 |
| 데이터 속도 | 100BASE-TX |
| 포트 수 | 1x1 |
| 탭 방향 | 다운 |
| LED 색상 (L/R) |
녹색/노란색 |
| 장착 | THT |
| PoE | 없음 |
| 연결 스타일 | 측면 입력 |
| 차폐 | 차폐됨 |
| 길이 |
21.34mm
|
| 너비 | 16mm |
| 높이 | 13.59mm |
실드 재료: 황동
실드 마감: 20-40m 인치 니켈, 10-20mil 황동 위
접촉 재료: 인청동
접촉 도금 영역: 니켈 언더플레이트 및 선택적 금 도금 15µ 인치
접촉 솔더 영역: 무광 주석 마감
하우징 재료: 열가소성 수지
하우징 사양: UL 94 V-0
MSL 등급: 1
1. 삽입력(최대): 5lbs./2.268kgs.
2. 분리력(최대): 5Ibs./2.268kgs.
3. 내구성: 750회 삽입
4. 플러그 대 잭 유지력(최소): 20Ibs./9.075kgs.
1. 접지면을 레이어링하는 것이 좋습니다. 가능하다면 커넥터/개별 모듈 접지 핀을 섀시/아날로그 접지로 라우팅하십시오.
2. 최상의 EMI 성능을 위해 케이블 측 CT를 종단하기 위해 BST (75Ω 저항 및 섀시 접지에 대한 고전압 캡)를 사용하는 것이 좋습니다 (대부분의 커넥터 솔루션에 포함됨).
3. PHY에서 커넥터/개별 모듈까지의 신호 트레이스를 가능한 짧게 유지하십시오. 트레이스가 3-4인치를 초과하는 경우 라인 임피던스 불균형에 주의하십시오.
4. 추가 레이아웃은 PHY 제조업체의 응용 노트를 따르십시오.
