제품 상세정보
원래 장소: 광 동, 중국
브랜드 이름: LINK-PP
인증: UL,ROHS,Reach,ISO
모델 번호: 7499010122
문서: LPJD5011BENL.pdf
지불과 운송 용어
최소 주문 수량: 50/500/1000/25K
가격: $0.09-$1.25
포장 세부 사항: 튜브/판지
배달 시간: 3~5일
지불 조건: TT,NET30/60/90 일
공급 능력: 3000000/달
부품 번호: |
7499010122 |
포트 구성: |
1X1 |
장착 유형:: |
구멍을 통해 |
장착 각도: |
수직의 |
작동 온도:: |
0°C ~ +70°C |
히폿 테스트: |
1분 동안 2250V DC |
부품 번호: |
7499010122 |
포트 구성: |
1X1 |
장착 유형:: |
구멍을 통해 |
장착 각도: |
수직의 |
작동 온도:: |
0°C ~ +70°C |
히폿 테스트: |
1분 동안 2250V DC |

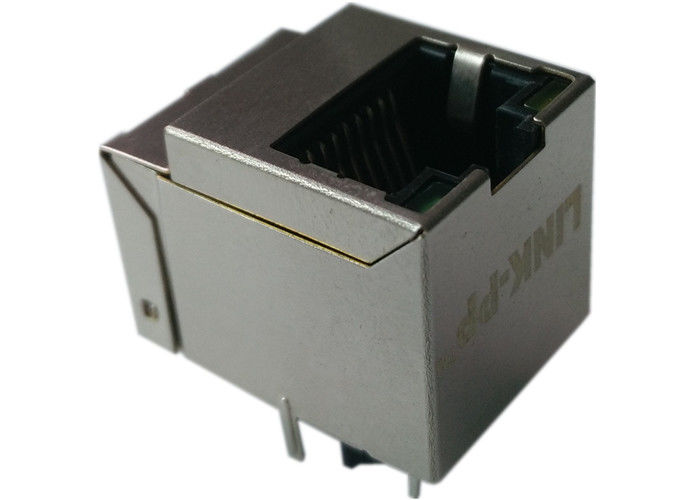

10/100 Base-T 애플리케이션을 위한 통합 LAN 트랜스포머가 있는 7499010122 수직 RJ45 커넥터를 만나보세요. 1x1 Cat 5, Auto MDIX, 스루홀 수직 마운트, UL 94V-0, 안정적인 전기적 성능을 갖춘 차폐형입니다.
| 사양 | 순방향 전압 |
|---|---|
| 7499010122 | 는 특히 일관된 성능과 승인된 재료 구성을 갖춘 이더넷 애플리케이션을 지원하는 |
| 통합 RJ45 커넥터 (LAN 트랜스포머 포함) | 구성 |
| 1x1 (단일 포트) | 위치 수 |
| 8P8C | 포트 수 |
| 1 | 마운팅 유형 |
| 1 | 마운팅 유형 |
| 스루 홀 | 마운팅 각도 |
| 수직 | 종단 스타일 |
| 솔더 | 차폐 |
| 차폐됨 | 성능 범주 |
| Cat 5 | 보드 위 높이 |
| 16.90mm (0.665") | LED 표시등 |
| 예 | LED 색상 |
| 노랑 / 초록 | 애플리케이션 |
| 10/100 Base-T, Auto MDIX | 규정 준수 |
| IEEE 802.3u | UL 파일 |
| E472316 | 2. 기계 및 재료 사양 |
| 사양 | 순방향 전압 |
|---|---|
| 열가소성 (UL 94V-0) | 기본 재질 |
| 페라이트 | 접점 도금 |
| 접점 영역에 30µ" 금 | 차폐 재질 |
| 구리 합금 | 차폐 도금 |
| 50µ" 니켈 | 와이어 유형 |
| QPN180 | 3. 전기 사양 |
| 사양 | 값 | 단위 | 허용 오차 | 인덕턴스 (OCL) |
|---|---|---|---|---|
| 100kHz / 100mV @ 8mA DC 바이어스 | ≥ 350 | µH | — | 4. 환경 및 작동 조건 |
| 100kHz / 100mV | 1:1 / 1:1 | — | 4. 환경 및 작동 조건 | 삽입 손실 |
| 1–65 MHz | ≤ -1.0 | dB | — | 4. 환경 및 작동 조건 |
| 1–30 MHz | ≥ -18 | dB | — | 4. 환경 및 작동 조건 |
| ≥ -16 | dB | — | 4. 환경 및 작동 조건 | |
| ≥ -14 | dB | — | 4. 환경 및 작동 조건 | |
| ≥ -12 | dB | — | 4. 환경 및 작동 조건 | |
| 1–100 MHz | ≥ -35 | dB | — | 4. 환경 및 작동 조건 |
| 1–100 MHz | ≥ -35 | dB | — | 4. 환경 및 작동 조건 |
| 사양 | 순방향 전압 |
|---|---|
| 0°C ~ +70°C | Hipot 테스트 |
| 2250 VDC / 1분 | 5. LED 사양 |
| 사양 | 순방향 전압 |
|---|---|
| 1.8V – 2.5V | 순방향 전류 |
| 20 mA | 7499010122 수직 RJ45 잭 데이터시트 |
1. 인덕턴스:
350 µH 최소.2. 턴 비율:
1:1 (Tx) / 1:1 (Rx), ±2%3. 삽입 손실:
1–65 MHz에서 최대 -1.0 dB4. 반환 손실:
1–30 MHz에서 최소 -18 dB
30–45 MHz에서 최소 -16 dB
45–60 MHz에서 최소 -14 dB
60–80 MHz에서 최소 -12 dB
5. 공통 모드 제거:
1–100 MHz에서 최소 -35 dB안정적인 이더넷 설계를 위한 수직 RJ45 커넥터
1–100 MHz에서 최소 -35 dB안정적인 이더넷 설계를 위한 수직 RJ45 커넥터
통합 자기 장치가 있는 수직 RJ45 커넥터가 필요한 경우, 7499010122는 10/100Base-TX 설계를 위한 신뢰할 수 있는 솔루션을 제공합니다. 스루홀 수직 구조, 차폐 구조, 및 Cat 5 성능은 안정적인 연결 및 효율적인 PCB 통합이 필요한 제조업체에게 실용적인 선택이 될 것입니다.부품 번호
7499010122는 특히 일관된 성능과 승인된 재료 구성을 갖춘 이더넷 애플리케이션을 지원하는 수직 통합 RJ45 커넥터를 찾는 엔지니어, 조달 팀 및 구매자에게 관련성이 높습니다.자주 묻는 질문
7499010122 수직 RJ45 커넥터는 10/100 Base-T 애플리케이션을 위해 제작된 컴팩트하고 차폐된 통합 이더넷 솔루션입니다. Auto MDIX 지원, IEEE 802.3u 규정 준수, 수직 스루홀 마운팅, 안정적인 전기적 특성을 갖춘 이 제품은 내구성이 뛰어나고 효율적인 RJ45 인터페이스가 필요한 네트워크 하드웨어에 현명한 선택입니다.1. 7499010122 수직 RJ45 커넥터는 무엇에 사용됩니까?
트랜스포머가 통합된 RJ45 커넥터가 필요한 10/100 Base-T 이더넷 애플리케이션에 사용됩니다.2. 7499010122 커넥터는 차폐되어 있습니까?
차폐된 RJ45 커넥터로, 전자기 간섭에 대한 보호를 개선하는 데 도움이 됩니다.3. 7499010122는 Auto MDIX를 지원합니까?
Auto MDIX 지원이 가능하여 호환 시스템에서 유연한 이더넷 연결에 적합합니다.4. 어떤 유형의 마운팅을 사용합니까?
스루홀, 수직 마운팅 스타일을 사용합니다.5. 7499010122는 Cat 5 애플리케이션에 적합합니까?
Cat 5 성능 범주 커넥터로 지정되어 있습니다.
