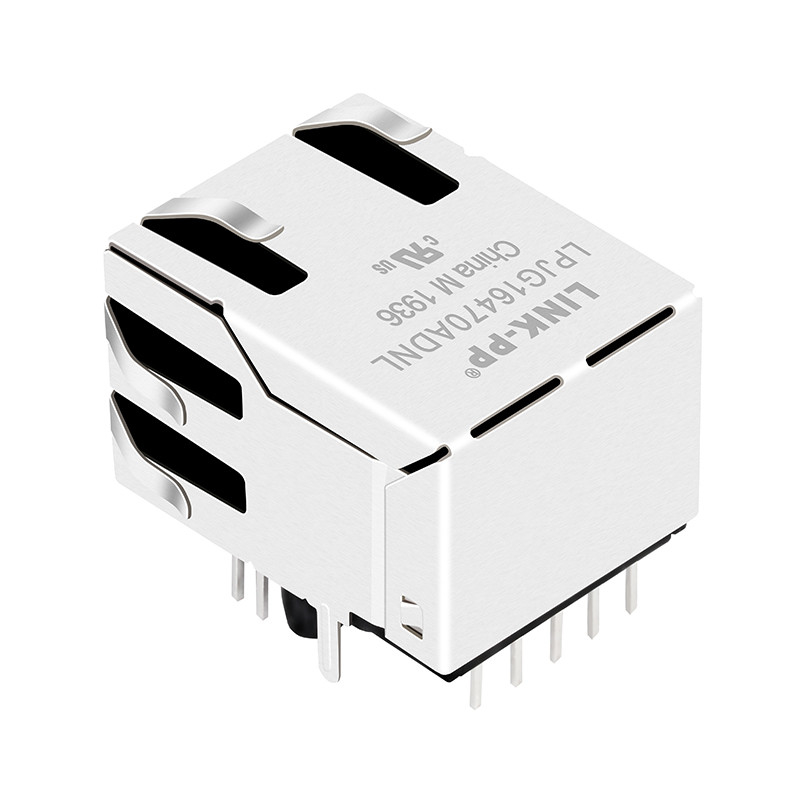

Name: JXD1-0001NL | LPJG16470ADNL 자석 RJ45 잭 Gig_Ethernet 연결성
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: JXD1-0001NL
Price: 14.05 USD
Availability: InStock

제품 상세정보

원래 장소: 중국

브랜드 이름: LINK-PP

인증: UL,ROHS,Reach,ISO

모델 번호: JXD1-0001NL

문서: LPJG16470ADNL.pdf

지불과 운송 용어

최소 주문 수량: 50/500/1000

가격: Supportive

포장 세부 사항: 54PCS/Tray, 24Trays=37*30*30CM=1296PCS=10KG/Carton

배달 시간: 주식

지불 조건: TT,NET30/60/90 일

공급 능력: 4300K.PCS/Month

최상의 가격을 얻으세요

제품 상세정보

제품 설명

강조하다:
                                                                                                                                                                                                                                                                                                                                    JXD1-0001NL, 1000Base-T RJ45 자석 잭, 자기 장치가 통합된 RJ45 커넥터


부문 번호:	JXD1-0001NL	링크 -PP와 동등합니다:	LPJG16470ADNL
래치:	위로	항구의 수:	1X1
패키지:	THT	LED 옵션:	노랑 / 녹색
패키지 높이:	13.800mm	패키지 길이:	21.500mm
패키지 폭:	15.750mm	PCB 각도 장착대:	측면 엔트리
포 평가:	비 포	온도:	+85' Ｃ에 대한 -40' Ｃ

부문 번호:	JXD1-0001NL
링크 -PP와 동등합니다:	LPJG16470ADNL
래치:	위로
항구의 수:	1X1
패키지:	THT
LED 옵션:	노랑 / 녹색
패키지 높이:	13.800mm
패키지 길이:	21.500mm
패키지 폭:	15.750mm
PCB 각도 장착대:	측면 엔트리
포 평가:	비 포
온도:	+85' Ｃ에 대한 -40' Ｃ

JXD1-0001NL | LPJG16470ADNL 자석 RJ45 잭 Gig_Ethernet 연결성

JXD1-0001NL 마그네틱 RJ45 잭 개요

1. 제품 정보

모델: JXD1-0001NL
제품 설명: CONN, RJ45, 1X1, 1GD, 1:1, TU (트랜스포머가 있는 단일 포트 RJ45 기가비트 커넥터)
인증: RoHS 준수

2. 커넥터 유형 및 성능

커넥터 유형: 통합 마그네틱이 있는 RJ45 잭
포트 수: 1x1 포트
속도 지원: 1000 Base-T (기가비트 이더넷)
장착 방향: 탭 업, 측면 입력
PoE 레벨: 비 PoE

3. 물리적 특성

장착 방법: 스루 홀
커넥터 재질:
하우징: 검정색 열가소성 재료, UL94 V-0 난연 등급
실드: 황동, 니켈 도금
접점: 인청동
접점 도금: 선택적 금 도금, 접촉 영역에서 최소 30 마이크로 인치 두께
치수:
너비: 15.75 mm
높이: 13.80 mm
깊이: 21.50 mm
핀 간격: 2.54 mm

4. 전기적 특성

트랜스포머 턴 비율: 1:1 (100kHz에서 1.0 턴 비율)
턴 비율 정확도:
(P9-P8):(J1-J2) = 1:1±5%
(P7-P6):(J3-J6) = 1:1±5%
(P5-P4):(J4-J5) = 1:1±5%
(P3-P2):(J7-J8) = 1:1±5%
1차 인덕턴스: 350μH MIN @100kHz, 0.1V RMS DC 바이어스
DC 저항: 1.2 OHMS MAX
삽입 손실:
1-100 MHz: -1.0dB MAX
100-125 MHz: -1.2dB MAX
반사 손실:
1-40 MHz: -16dB MIN
40-80 MHz: -10dB MIN
80-100 MHz: -8dB MIN
크로스토크: 1-100MHz: -30dB MIN
공통 모드 감쇠: 1-100MHz: -30dB MIN
절연 전압: PHY 측에서 라인 측으로:2250VDC

5. LED 표시기

LED 구성: 2색 LED
LED 색상 및 사양:
녹색: 565nm, 20mA, 2.4V(Vmax), 2.2V(Typ)
노란색: 590nm, 20mA, 2.5V(Vmax), 2.1V(Typ)
LED 핀:
녹색: P11(+), P12(-)
노란색: P13(+), P14(-)

6. 환경 사양

작동 온도 범위: -40°C ~ +85°C
보관 온도 범위: -40°C ~ +85°C
납땜 온도: 웨이브 납땜 공정, 최대 온도 260°C, 최대 10초

7. 포장 정보

포장 방법: 트레이
표준 포장 수량: 50개/트레이
상자당 수량: 1200개/상자

8. 핀 정의

P1-P8: 이더넷 신호 핀
P9-P10: 사용되지 않음
P11-P12: 녹색 LED
P13-P14: 노란색 LED
J1-J8: RJ45 인터페이스 핀

9. 규정 준수 및 인증

RoHS: RoHS 지침 준수
FCC: FCC 규칙 및 규정 Part 68 준수

응용 노트

산업 자동화, 산업 사물 인터넷 및 산업 제어 시스템에 적합
IEEE 802.3 표준 지원
웨이브 납땜 공정을 권장합니다

JXD1-0001NL 데이터시트 - 회로도

JXD1-0001NL | LPJG16470ADNL 자석 RJ45 잭 Gig_Ethernet 연결성 0

JXD1-0001NL 데이터시트 - PCB 레이아웃
