제품 상세정보
원래 장소: 광동, 중국
브랜드 이름: LINK-PP
인증: UL,RoHS,Reach,ISO
모델 번호: 7490100110A
지불과 운송 용어
최소 주문 수량: 400/2000/10K/25K
가격: $0.06-$1.25
포장 세부 사항: T&R
배달 시간: 오늘 재고선에서
지불 조건: TT,NET30/60/90 일
공급 능력: 3KK/Month
시리즈: |
WE-LAN 10/100 Base-TX SMT 변압기 |
부품 번호:: |
7490100110A |
기준: |
10/100BASE-TX |
포트: |
1 |
패키지: |
smt |
작동 온도:: |
0 +70 'Ｃ에 대한 'Ｃ |
절연 전압: |
1500V(RMS) |
인덕턴스: |
350 우에 |
시리즈: |
WE-LAN 10/100 Base-TX SMT 변압기 |
부품 번호:: |
7490100110A |
기준: |
10/100BASE-TX |
포트: |
1 |
패키지: |
smt |
작동 온도:: |
0 +70 'Ｃ에 대한 'Ｃ |
절연 전압: |
1500V(RMS) |
인덕턴스: |
350 우에 |

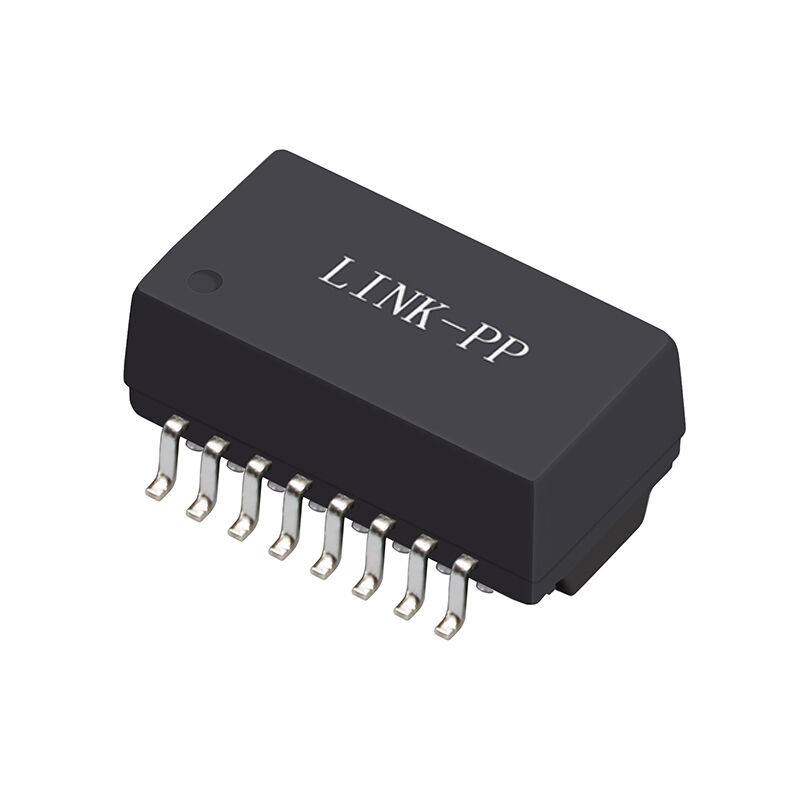

7490100110A LAN 트랜스포머는 이더넷 네트워크 장비에 설계된 단일 포트 10/100BASE-TX LAN 자기 모듈입니다. 최소 인덕턴스 350 μH, 1500 V RMS 격리 전압,그리고 11:1 회전 비율 (± 3%) 로 안정적인 신호 전송과 신뢰할 수 있는 전기 격리를 보장합니다.
트랜스포머는 10/100 Mbps 이더넷 데이터 속도를 지원하며, 0 °C ~ + 70 °C 온도 범위 내에서 작동하며, 고밀도 PCB 설계에 대한 컴팩트 SMT 패키지에 탑재되어 있습니다.낮은 삽입 손실 (-1).1 dB 최대), 최적화된 반환 손실, 그리고 강한 미분-일반 모드 거부, 7490100110A는 이더넷 스위치, 라우터, 산업 네트워크 장비,그리고 임베디드 LAN 인터페이스.
이 7490100110A는 우수한 신호 무결성, EMI 억제 및 10/100 이더넷 애플리케이션에 대한 신뢰할 수있는 데이터 전송을 보장합니다.라우터, 산업용 네트워크 장치.
| 재산 | 시험 조건 | 가치 | 단위 | 용인성 |
|---|---|---|---|---|
| 인덕턴스 (L) | 100 kHz / 100 mV @ 8 mA DC 편향 | 350 | μH | 미니 |
| 단열 시험 전압 (VT) | 1분 | 1500 | V (RMS) | 미니 |
| 삽입 손실 (IL) | 1~100MHz | - 1개1 | dB | 최대 |
| 수익 손실 (RL) | 1-30 MHz @ 100 Ω | -18세 | dB | 미니 |
| 30~60 MHz @ 100 Ω | -14 | dB | 미니 | |
| 60~80 MHz @ 100 Ω | -12 | dB | 미니 | |
| 80-100 MHz @ 100 Ω | -10 | dB | 미니 | |
| 일반 모드 거부 비율 (DCMR) 에 대한 차차 | 1~30 MHz | -38 | dB | 미니 |
| 30-60 MHz | -38 | dB | 미니 | |
| 60~100MHz | -30 | dB | 미니 | |
| 크로스 스톡 (CT) | 1-60 MHz | -40 | dB | 미니 |
| 60~100MHz | -35 | dB | 미니 | |
| 회전 비율 (n) | ∙ | 1:1 | ∙ | ±3% |
| 데이터 비율 | ∙ | 10/100BASE-TX | ∙ | ∙ |
7490100110A LAN 트랜스포머를 선택함으로써 엔지니어들은 다음과 같은 혜택을 누릴 수 있습니다.
이 트랜스포머는 일관된 성능, 컴팩트 크기와 견고한 네트워크 격리를 요구하는 응용 프로그램에 이상적입니다.
오늘 이더넷 디자인을 업그레이드하세요LINK-PP LAN 자석LAN 트랜스포머 및 관련 네트워크 자석
